1.1 鋰離子電池簡介

鋰離子電池，又稱為搖椅電池，主要組成部分是正極、負極、隔膜及電解液。
1991年索尼公司最先發布商用鋰離子電池。

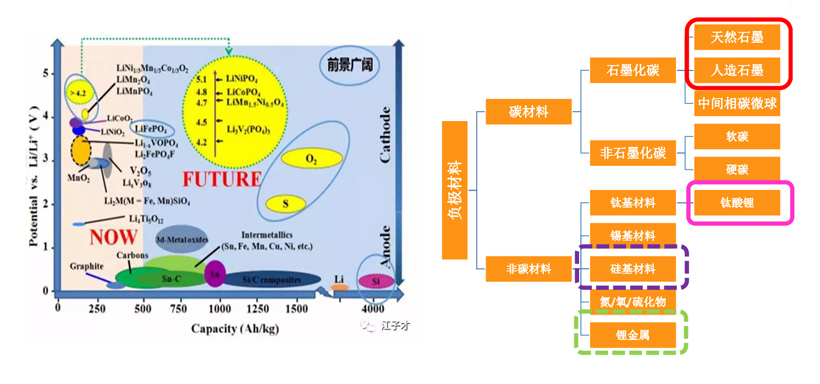

1.2 負極材料分類
正極材料：LCO（體積能量高）、LMO（成本低）、LFP（穩定性好）、NCA（容量高）。
石墨負極材料：低成本、高能量/功率密度、長壽命，占比95%以上；鈦酸鋰：低溫性能好、長壽命，高成本，能量密度低，占比3%左右。

其它類負極材料：硅基（趨勢）、鋰金屬、氧/硫化合物。

1.3 人造石墨與天然石墨
天然與人造的區別：天然有少量的3R相，內部存在較多的空隙；

天然石墨與電解液的兼容性交差，容易產生溶劑共嵌入，一般循環性能交差。

1.4 石墨晶體結構

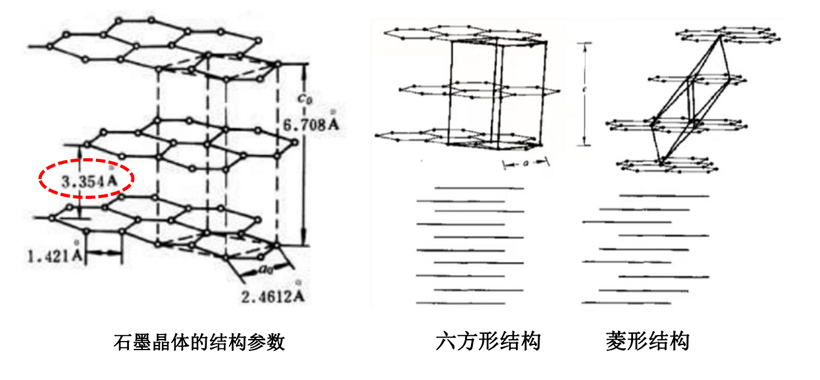

石墨碳原子成正六邊形平面蜂窩狀結構（SP2雜化），層與層之間又通過范德華力結合。
石墨屬于六方晶系，有ABAB...和ABCABC...二種堆疊方式。


1.5 石墨負極儲鋰機理

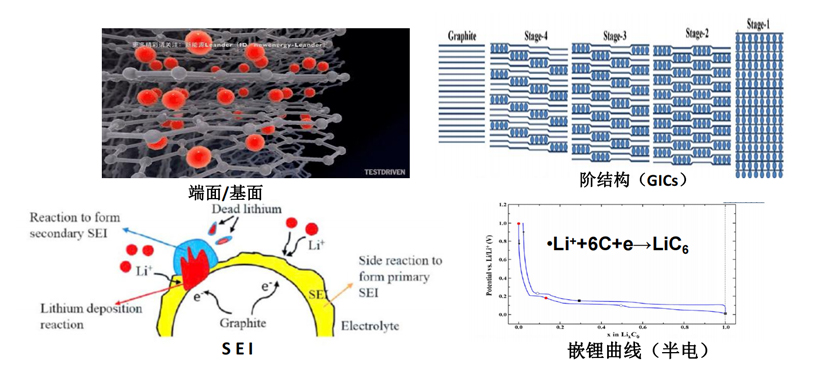

鋰離子主要從石墨的端面嵌入晶體內部，首次嵌入過程中會形成SEI（消耗鋰）。
石墨嵌鋰后形成鋰/石墨層間化合物（4/3/2/1階），理論容量為372mAh/g（LiC6）。


1.6 GICS結構與性能

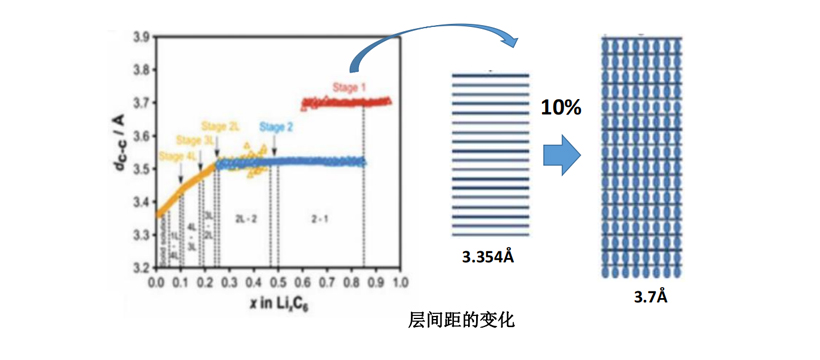

嵌鋰過程中，層間距會膨脹，滿電狀態膨脹約10%（3.354 ?→3.7?）。
